WiFi-säkerhetsinspektionsenhet

Utrustningsintroduktion

Säkerhetsinspektionsutrustning för WiFi-miljö är en enhet utvecklad för att analysera trådlösa signaler och exakt lokalisera WIFI-terminalenheter som mobiltelefoner, datorer och trådlösa kameror.

Systemet tar emot trådlösa signaler som sänds när mobiltelefonen kommunicerar med den trådlösa åtkomstpunkten, demodulerar och analyserar målsignalen samt analyserar och sammanfattar de omgivande trådlösa signalerna. Samtidigt kan målet exakt lokaliseras genom att mäta den trådlösa signalstyrkan för WIFI-terminalen. Den stöder också interferensmotåtgärder mot den trådlösa målsignalen för att hindra dess normala nätverksaktiviteter.



Tekniska parametrar

Punkt	Parmeter
Signalformat	IEEE 802.11a/b/g/n/ac/ax-protokoll (WIFI 3/4/5/6) Bluetooth Classic/Bluetooth BLE
Trådlös kanal	2.4G: 1-13 5G: Kanaler som överensstämmer med CN trådlösa frekvensbandsstandarder
Bluetooth-standarder	BR/EDR BLE , stödprotokoll version 4.0-5.2
Ta emot känslighet	-90 dBm
Rapportering	Inbyggd-antenn > 50 meter, stöder extern antenn
Skanningshastighet	5 sekunder
Positioneringsnoggrannhet	<1 meter
Batteritid	8 timmar
Antennförstärkning	Inbyggd-antenn 6db, extern antenn tillval
Systemhårdvara	Inhemsk integrerad hårdvaruutrustning
Operativsystem	Linux operativsystem
Mått och vikt	168*95*38 mm ; 550 g



Funktionsbeskrivning



1. Stöder klassisk Bluetooth-detektering och låg-elektronisk detektering av Bluetooth-enheter.

2. Du kan få information som Bluetooth-enhet MAC, Bluetooth-typ, enhetsnamn, enhetsmärke, signalstyrka, etc.

3. Stöder nära och exakt positionering av Bluetooth-enhetsmål.

4. Stöd 802.11a/b/g/n/ac/ax-protokoll (WIFI 3/4/5/6).

5.Stöder målaktivitetsdetektering (hotspot-detektering stöder olika typer av WIFI-routrar, AP-åtkomstpunkter, bärbara WIFI-åtkomstpunkter, mjuka AP:er och mobila hotspots, etc.; terminaldetektering stöder olika typer av WIFI-terminaler, stationära datorer, bärbara datorer, surfplattor, mobiltelefoner, smarta hemenheter, WIFI-kameror, etc.).

6. Stöder skanning av trådlösa åtkomstpunkter, upptäcka trådlös åtkomstpunkt MAC, nätverksnamn, kanal, signalstyrka, sändningseffekt, WIFI-version, hastighet som stöds, enhetstillverkare, etc. (inklusive dolda hot spots).

7.Stöder skanning av trådlösa terminalenheter, detektering av terminal MAC, signalstyrka, åtkomststatus, åtkomstpunktinformation, detekteringsinformation etc. (inklusive anslutna enheter och oanslutna enheter).

8. Stöder WIFI trådlös nätverksassociation, kan automatiskt identifiera flera åtkomstpunkter i samma nätverk och kan associera det topologiska förhållandet mellan åtkomstpunkter och terminaler.

9. Stöder närhetspositionering av accesspunkter och terminaler.

10.Stöder upptäckt av trådlös attackbeteende.

11. Stöder motåtgärder mot mål i 2,4G- och 5G-frekvensbanden och stöder motåtgärder mot angivna kanaler.

12.Stödjer bevarandet av historiska upptäcktsdata.

13.Den stöder dynamisk justering av skanningseffekt, kan dynamiskt justera 10 effektnivåer, filtrera bort -icke-problematiska enheter med svaga signaler och underlätta målsökning.

14.Det stöder analys av dolda hot spots, kan upptäcka dolda hot spots i miljön och terminalenheter som är anslutna till hot spots och stöder analys av de riktiga namnen på dolda hot spots.

15. Stöder nedladdning och export av sparade detekteringsdata och systempaketfångstdata (exporterade data finns i Excel-tabellen för enkel visning).

16. Stöder kort analys av den nuvarande trådlösa miljön och hotspot-kanaldistributionskarta för att visa beläggningen av hotspot-kanaler i miljön.

17.Stöder aktiv detektering av trådlös miljö, som kan upptäcka den aktuella enhetens dataaktivitet.

18. Stöder fånga och spara trådlös data från specificerade enheter eller specificerade kanaler.

19. Stöder USB-export av sparad skanningsdata och infångad paketdata.



Instruktioner

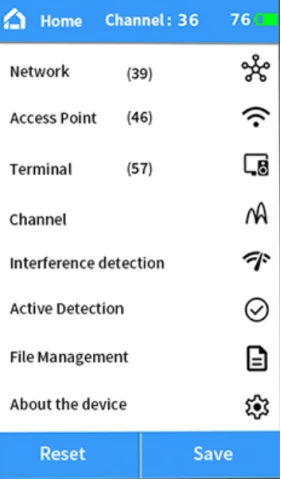

1. Huvudgränssnitt

(1) Systemets huvudgränssnitt är också systemets huvudmeny.

(2) Det översta statusfältet är navigeringsknappen, aktuellt sidnamn, aktuellt kanalnummer och batteriström.

(3) Klicka på"Reset"knappen för att återställa systemets arbetsstatus.

(4) Klicka på"Spara"för att spara den aktuella skanningsinformationen för systemet till en fil.

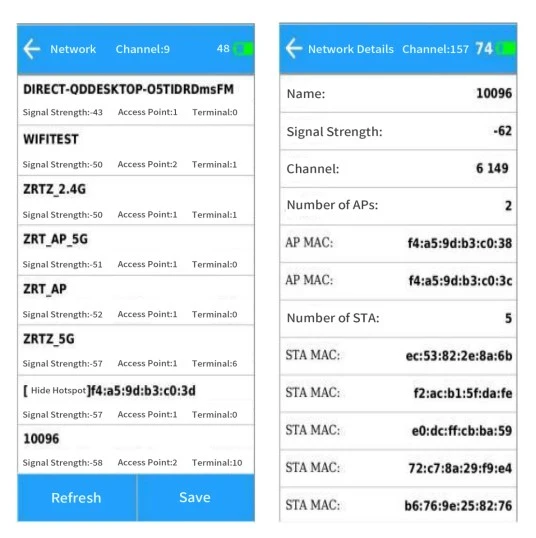

2.Nnätverk

(1) Nätverkslistan visar all aktuell trådlös nätverksinformation, inklusive nätverksnamn, starkaste trådlösa nätverkssignal, antal åtkomstpunkter i nätverket och antal terminaler i nätverket.

(2)Klicka på ett listobjekt för att se detaljerad information om nätverket.

(3)Detaljerad information inkluderar nätverksnamnet och MAC-adresserna för åtkomstpunkterna och terminalerna i nätverket.

(4) Klicka på en MAC-adress i motsvarande lista för att gå till informationssidan för motsvarande åtkomstpunkt eller terminal.

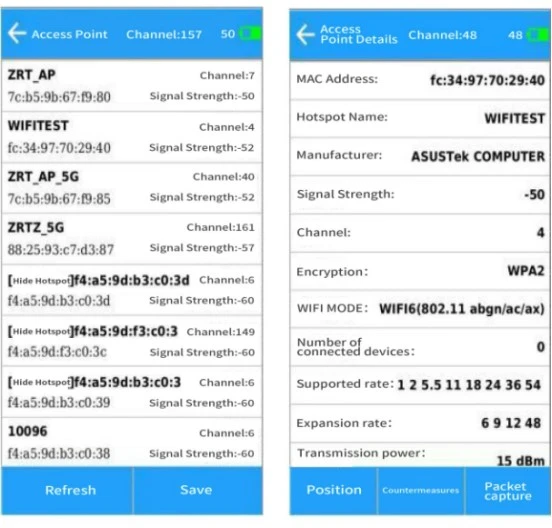

3. Åtkomstpunkt

(1) Den"åtkomstpunkt"listan visar all information om trådlös åtkomstpunkt (inklusive dolda hotspots)

(2)Klicka"en post i åtkomstpunktslistan" för att se detaljerad information om åtkomstpunkten.

(3) Klicka på"knappen nedan" för att initiera positionering, motåtgärd eller paketfångstoperationer på det aktuella åtkomstpunktsmålet

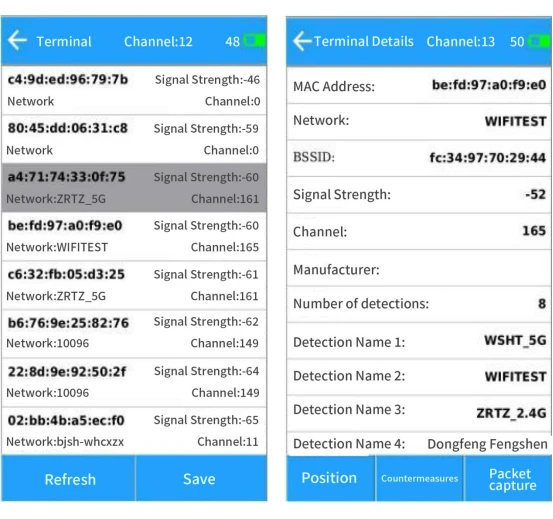

4.Therminal

(1) Terminallistan visar information om alla trådlösa terminaler runt omkring (inklusive oanslutna terminaler).

(2)De grå objekten i listan är enheter som inte har varit aktiva på länge.

(3) För oanslutna terminaler, om de är inaktiva i mer än 5 minuter, kommer de att raderas från listan.

(4)Klicka"en post i terminallistan"för att se detaljerad information om terminalen.

(5) Klicka på"knappen nedan"för att initiera positionering, motåtgärd eller paketfångstoperationer på det aktuella terminalmålet.

(6) Namnet på den hotspot som målterminalen har anslutits till kommer att visas längst ner i terminalinformationen

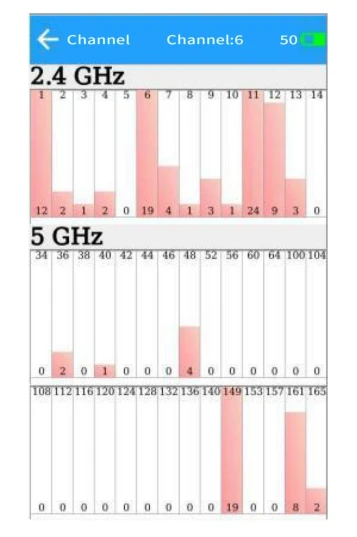

5. Kanal

(1)Kanallistan visar användningen av WIFI-kanaler i den omgivande trådlösa miljön. Inklusive 2,4G-kanaler och 5G

(2) kanaler.

(3)Kanalnumret är ovanför diagrammet, och antalet enheter som upptäckts på kanalen är under.

(4) Ju högre sjökortsstapeln är, desto livligare är kanalen.

(5)Klicka"motsvarande kanalfält"för att hoppa till kanaldetaljerna för att se kanalens specifika enhetsinformation.



6. Interferensdetektering

(1) Interferensdetektering är att upptäcka attackbeteenden i den omgivande trådlösa miljön, främst för att upptäcka om målet är uppsåtligt bortkopplat.

(2) När det upptäcks att målet ofta kopplas bort kan det anses att målet motverkas på konstgjord väg.

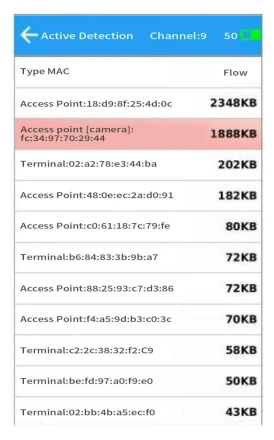

7. Active Detection

(1)Aktiv detektering är för att upptäcka enheter som för närvarande sänder data runt, och har även upptäckt av dolda WIFI-kameror.

(2) Om målet upptäcks ha dolda kameraegenskaper, kommer det att markeras i rött och ljuda ett larm. (När kameralarmet detekteras, för att göra en mer exakt bedömning, kan du återgå till huvudgränssnittet för att återställa enhetens detekteringsinformation och sedan utföra aktiv detektering igen.

(3) Om flera upptäckter rapporteras kan det fastställas att målet är en dold kamera)

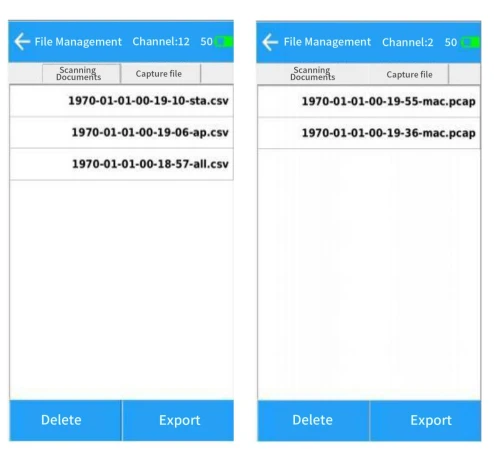

8. Filhantering

(1) Filhanteringssidan visar de skannade filerna och paketinsamlingsfilerna som sparats av enheten. Filer kan raderas.

(2) En extern USB-disk (formaterad som FAT32) kan anslutas för att exportera filer, och de exporterade filerna raderas automatiskt på enheten.

(3)(Filnamn som slutar med "alla" indikerar att filen innehåller både accesspunkts- och terminaldatalistor. "ap" indikerar att den endast innehåller accesspunktslistor och "sta" indikerar att den endast innehåller terminallistor.

(4) Information sparas också på hemsidan eller nätverket, inklusive alla listor. Information sparas på sidan för åtkomstpunktslistan, inklusive endast information om åtkomstpunkten, och information sparas på terminalsidan, inklusive endast information om terminallistan.)

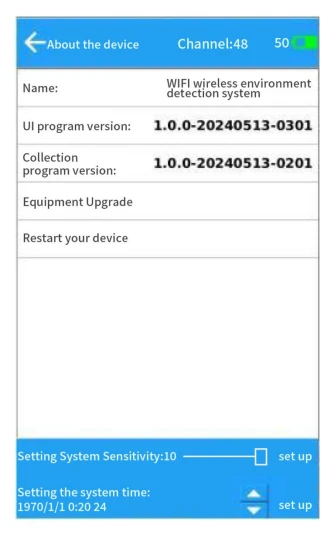

9.Enhetsinformation

(1) Enhetsinformationssidan innehåller enhetens versionsnummer och enheten kan uppgraderas eller konfigureras.



Enhetsuppgradering:

Formatera USB-enheten till FAT32, byt namn på uppgraderingspaketet till update.bin och lägg det i rotkatalogen på USB-enheten.

När du har anslutit USB-enheten klickar du på Enhetsuppgradering. När den automatiska uppgraderingen är klar, dyker gränssnittet för slutförande av uppgraderingen upp.

Koppla ur USB-enheten och klicka på Starta om enheten för att slutföra uppgraderingen.

Ställ in systemkänslighet:

När du har valt känslighet för detektering av systemskanning via skjutreglaget klickar du på knappen Set på baksidan. (Ju mindre känslighet, desto mindre systemavkänningsområde)

Ställ in systemtid:

Efter att ha klickat på motsvarande objekt i tidsfältet, välj det med justeringsknappen på baksidan. Klicka sedan på knappen Set för att ställa in.

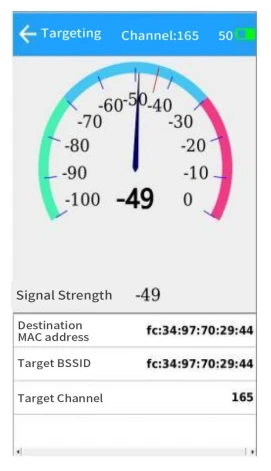

10. Målpositionering

(1) Efter att ha påbörjat positioneringen av målet på sidan för åtkomstpunktsdetaljer eller terminaldetaljer, kommer positioneringssidan att hoppa.

(2)Sjökortspekaren är den aktuella signalstyrkan för målet. -100 är det längsta avståndet och 0 är det närmaste avståndet.

(3) Samtidigt kommer olika frekvenser av ljuduppmaningar att ges beroende på styrkan på målsignalen. (Positioneringsvärdet för åtkomstpunkten blir jämnare. Om åtkomstpunkten inte rapporterar, vänligen avsluta positionering och -skanna åtkomstpunktsinformationen igen. Åtkomstpunkten kan ha bytt arbetskanal.

(4) För positioneringen av terminalmålet, om målet är aktivt, kommer positioneringsvärdet att vara jämnt. Om målet är inaktivt kommer värdet i allmänhet att vara diskontinuerligt.)

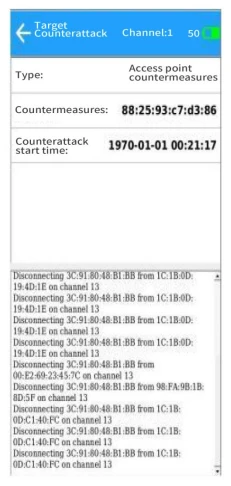

11. Målräknare

(1) Efter att ha initierat en motåtgärd mot målet på sidan för åtkomstpunktsdetaljer eller terminalinformation, kommer motåtgärdssidan att omdirigeras.

(2) Statusinformationen för motåtgärden finns längst ner på sidan, och MAC-adressen för den aktuella framgångsrika motåtgärdsenheten kommer att visas.

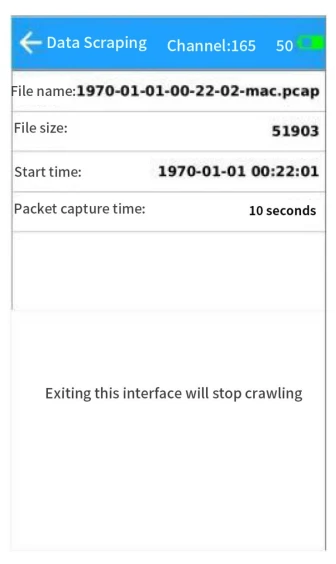

12. Target grabbing

(1) Efter att ha initierat paketinsamling för målet på sidan för åtkomstpunktsdetaljer eller terminaldetaljer, kommer infångningssidan att hoppa.

(2)Datainsamlingsformatet är 802.11 luftgränssnitts trådlös ramdata, sparad i pcap-format, som kan exporteras via ett USB-minne och importeras till analysprogram som wire shark för visning.



13.Använda en extern riktad antenn

Enheten har en integrerad rundstrålande antenn. När du gör exakt positionering stöder enheten externa riktade antenner.



14. Enhetens laddning

Enheten laddas med en 12V laddare. Laddningseffekten för originalladdaren är 12W. Vid laddning visar laddaren en röd lampa och när den är fulladdad visar den ett grönt ljus.
