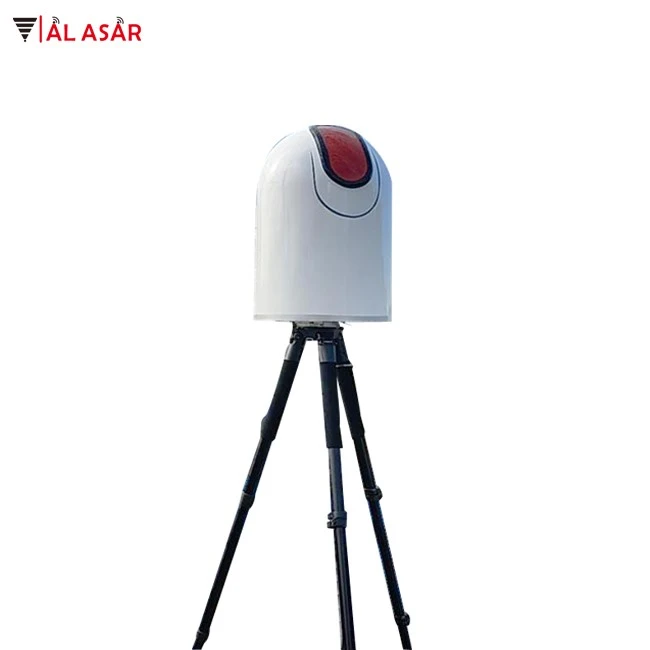

Anti Drone Detection System

Sak

Parametrar

Underenhet för detekterings- och störningsutrustning

Frekvensområde för 1,1 detektionsmottagare: 10 MHz ~6 GHz

1.2 Bandbredd i realtid: 480 MHz

1.3 Fyra störningsband

1.3.1 900-930MHz (industriell drönare) 20W

1.3.2 1559-1610MHz (GPS-interferens) 10W

1,3,3 2400-2485 MHz 25 W

1,3,4 5725-5850 MHz 50W

1.4 Detektions- och störningsavstånd

1.4.1 Detektionsavstånd: 3–5 KM (stadsmiljö); 6-12KM (förort särskilt öppen miljö)

1.4.2 Störningsavstånd: 1-1,5KM (100 meter hög);

1.5 Detektionsnoggrannhet: 9,3° (testrapportdata)

1.6 Antenn

Frekvensområde 1,6,1: 380 MHz-6 GHz

1.6.2 Horisontell detekteringsvinkel: 0°- 360°

1.6.3 Vertikal detektionsvinkel: -30°- +90°

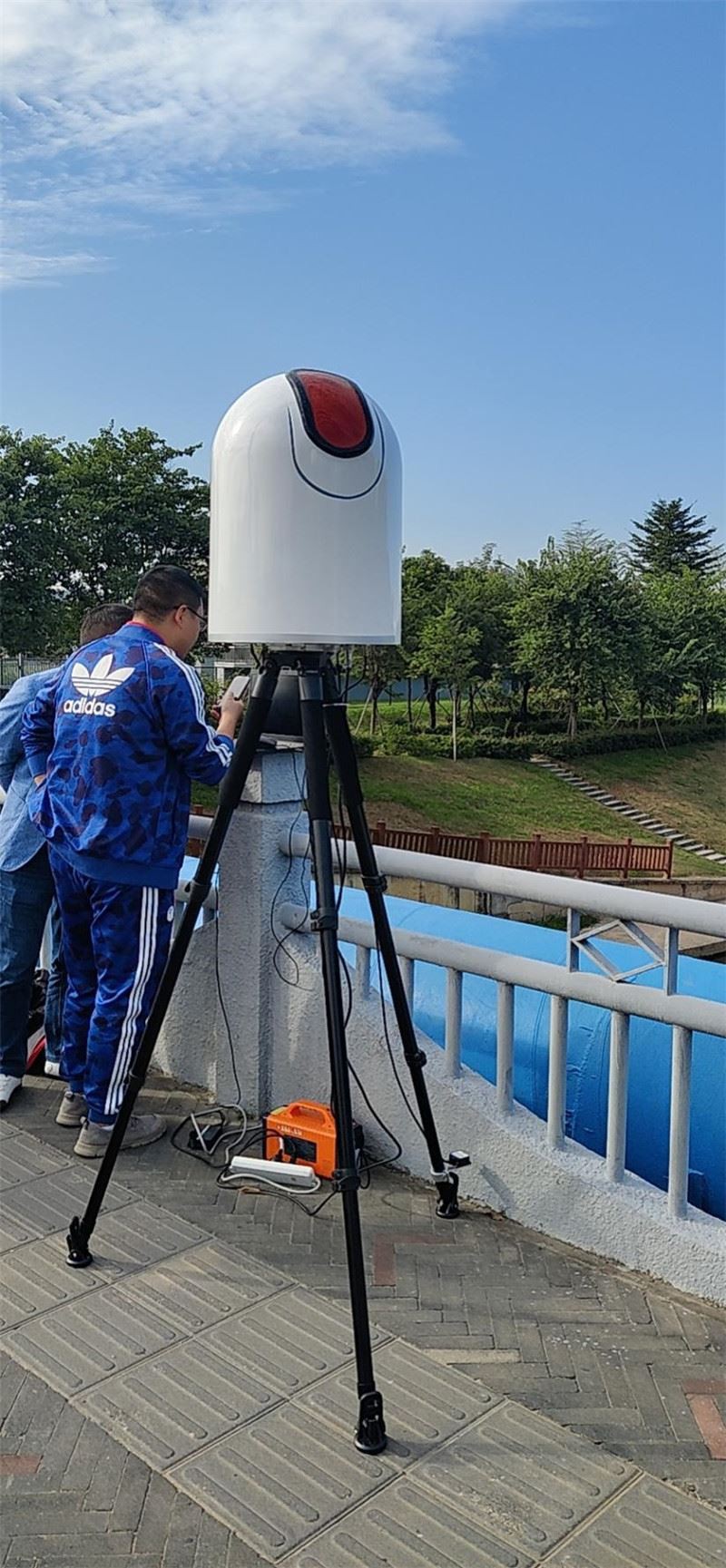

1.7 Hela maskinen (enheten är en integrerad detekterings- och motåtgärdsanordning)

1.7.1 Maximal energiförbrukning: 300W

1.7.2 Arbetstemperatur: -20°~+60°

1.7.3 Förvaringstemperatur: -40°~+70°

1.7.4 Vikt: 12.25KG

1.7.5 Storlek: diameter 400mm * höjd 555mm

Antennfäste

2.1 Vikt: 4.32KG

2.2 Storlek: diameter 260mm* sluten höjd 923mm

Dator

Bärbar dator, mus, adapter, nätverkskabel. (kan anslutas till hdmi-displayen för centralstyrning)

Programvara och funktioner för spektrumsystem

4.1 DRONE identifiering och positionering: Med hjälp av radiospektrumdetektering kan den identifiera och lokalisera 8 DRONE-modeller samtidigt, automatiskt dyka upp detektionsresultatets fönster, identifiera DRONE-bilden, visa DRONE-modellen, azimut, använda frekvens, nivå och avstånd, dronens försvinnande rensar automatiskt och omorganiserar detekteringsresultaten.

4.2 Snabb identifiering och positionering: identifieringstid<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Resultatlista för identifiering: Listan visar drönaren och modellen, tiden, azimuten och avståndsinformationen och kan exporteras som en rapport.

4.4 Enstationspositionering: Med hjälp av radiospektrumdetektering kan avståndet mellan drönaren och operatören mätas grovt genom komplexa algoritmer under förhållandena på en enda station och en enda plats.

4.5 Kartvisningsfunktion: Visa drönarens och operatörens position på en 2D-karta (3D) och visa data som latitud, longitud och avstånd. Kartvisningsfunktion: Visa drönarens och operatörens position på en 2D-karta (3D) och visa data som latitud, longitud och avstånd.

4.6 Detektions- och försvarsvinkeln kan ställas in: Enligt det upptäckta geografiska läget, om det finns ett högt berg eller en höghus bakom, och endast DRONE framför behöver skyddas, kan skyddets vinkelområde ställas in godtyckligt, vilket effektivt kan eliminera den falska vinkeln som orsakas av signalreflektion.

4.7 Avståndskalibrering: För olika elektromagnetiska miljöer uppstår fel i detektionsavståndet. Systemet kan ge avståndskalibreringsdetektering, låta drönaren flyga 100 meter på ett avstånd av 500 meter, och systemet kalibrerar automatiskt detektionsavståndet för att göra detektionEn Avståndsmätningen är mer exakt.

4.8 Detektionsfrekvensbandet kan ställas in: Enligt det faktiska frekvensbandet som används av drönaren kan detektionsfrekvensbandet matas in och redigeras för att göra detektionen mer effektiv, och det är inte nödvändigt att skanna alla frekvensband för detektion.

4.9 Identifiering av fullfrekventa band: Frekvensbandet som detekteras av systemutrustningen är från 10 MHz-6 GHz och antenntäckningsfrekvensbandet är 380 MHz-6 GHz. Det upprätthåller en bra vinst flatness i hela frekvensbandet. Antennvinsten är från 5dBi-8dBi, som kan anpassa sig till mer än tre hundra MHz. Obemannad flygplansdetektering i alla vanliga frekvensband på 6 GHz, frekvenser under 380 MHz kan också detekteras och detektionsavståndet minskas.

4.10 Fjärrkontrollen är pilotens positioneringsfunktion: Under detektionsprocessen identifierar och lokaliserar systemet fjärrkontrollsignalen samtidigt som alla typer av drönare, som är pilotens positioneringsfunktion, identifieras och lokaliseras. Den faktiska mätningen är stor inom det synliga intervallet. Xinjiang DRONE fjärrkontrolldetektering och positioneringsavstånd är > 800 meter

4.11 Intelligent motåtgärd för länkning: Enligt frekvensbandet och azimuten för den upptäckta DRONE kan du välja vilken DRONE du ska kontra. Systemet väljer automatiskt frekvensbandet för motåtgärder och sänder automatiskt signaler vid den detekterade azimuten. Motåtgärden kan motåtgärdseffektiviteten ökas med 4 ~ 6 gånger, och det kan undvika alla frekvensband och alla vinklar som ska överföras, vilket inte skadar normal wifi och annan kommunikation och oavsiktligt skadar det vitlistade flygplanet.

4.12 Modellfunktionsinspelning: För nya modeller kan systemet spela in bildöverförings- och frekvenshoppningsfunktionsdata, automatiskt spela in och automatiskt starta en meny efter inspelningen, och det kan automatiskt identifiera modellen nästa gång. Den särskilda registreringsfunktionen kan anpassas till identifieringsbehoven hos obemannade luftfartyg av industriell kvalitet.

4.13 Rösttolksfunktion: systemet kommer automatiskt att uttrycka snabb larminformation och nyckeloperationer。

4.14 Utrustningens självpositioneringsfunktion: Systemet har dubbla positioneringsfunktioner hos GPS och Beidou, samt sin egen position. Det behöver inte manuellt justera azimuten, och positionen kan placeras godtyckligt.

4.15 Integrerade detekterings- och motåtgärder och antenner: Systemutrustningen skiljer sig från konventionell detekterings- och försvarsutrustning, men integrerar detektion, motåtgärder och fullbandsantenner. Den är kompakt och enkel att använda, stabil och pålitlig, enkel att använda och lämplig för snabb driftsättning.

4.16 Modellen har autonom luftidentifiering: För DRONE-modellen som systemet inte har har systemet funktionen autonom inlärning och identifiering och bedömning, och den visas som en okänd modell. Om du känner till modellen kan den automatiskt lagras i systemet, och nästa gång den identifieras som modellen kan det olagligt monterade obemannade flygplanet också upptäckas och placeras.

4.17 Identifiering och positionering av drönare av industriell kvalitet: Den speciella intelligenta spektrumalgoritmdesignen överträffar allmän detekteringsutrustning och kan identifiera och lokalisera drönare av industriell kvalitet, till och med monterade drönare, som är mer lämpade för förebyggande och kontroll av terroristattacker.

4.18 Öppna ny modell DRONE-signalfunktionsinspelningsfunktion: För de ständigt utvecklande och föränderliga DRONE-signalerna kan inspelningsmetoden användas för att kontinuerligt öka databasdata för att säkerställa att utrustningen inte hamnar på efterkälken under lång tid.

4.19 DRONE-banbeskrivningsfunktion, fråga om historiskt detekteringsresultat, programvara och datauppdateringsfunktion etc.

4.20 Stöd VPN-fjärrdrift och kontrollfunktion
