Signalstörarens störningsavstånd relaterar till enhetens RF-utgångseffekt, antennförstärkning och omgivande miljö ect.
A. Signalstörare Enhet RF-utgångseffekt och antenn samma, i rymlig miljö kommer störningsavståndet längre än i byggnadsmiljö.
B. Om den omgivande miljön är lika, RF-utgångseffekten högre, kommer störningsavståndet längre.
C. Directional antenna jamming distance will farther then omini antenna,
Omini antenn rundstrålande 360 grader.
Riktningsriktad antennriktning är fram.
1.Basstation: Basstationen är den publika basstationen för mobilkommunikation, är en form av en radiostation och hänvisar till en radiosändningsstation som sänder information mellan en mobilkommunikationsterminal och en mobiltelefonterminal i ett visst radiotäckningsområde.
Base station to transmit power 45DBM calculation, the plain area in around two kilometers the basic signal strength of-95DBM, three kilometers at the basic no signal.
2. Environment: Such as atmosphere, obstacle, signal strength, Multipath etc,it will caused transmission distance loss.
3. Störningsblockerande störsändare: Signalsändaren är i själva verket elektronisk motåtgärdsutrustning, för att få fiendens elektroniska utrustning och system att förlora eller minska effektiviteten av de vidtagna radiostörningarna. Är en integrerad del av elektronisk konfrontation, Syftet är att försvaga eller förstöra fienden med hjälp av en mängd olika elektronisk utrustning och system för att utföra slagfältsspaning, stridsledning, kommunikation och vapenkontroll och vägledning av förmågan
Genom att bygga strukturen av väggen efter att blocket började avsevärt dämpas (enkel vägg är i allmänhet 10 15dB)

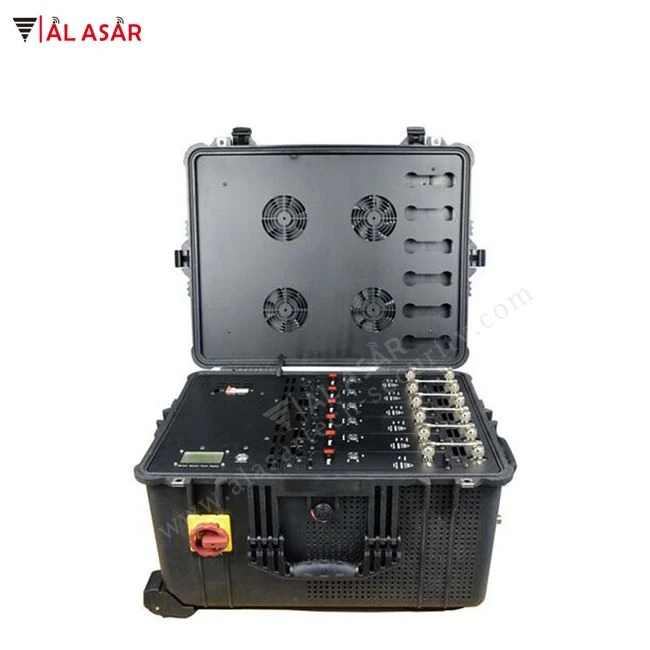

The bomb Jammer each module RF output power is 50W, ,Jamming distance depend on the signal strength environment. for mobile signal strength if in -50dBm, distance maybe short, if Signal strength in -85dBm, it will can jamming 100m, if signal strength in -95dBm, It can jamming 250m.
4. RF Output power 2W=33dBm 10W=4dBm 50W=47dBm, 100W=50dBm. Each additional 3dBm, Power will be doubled.
5. Som nedan introduceras metoden för att beräkna avståndet för trådlös kommunikation när ledigt utrymme sänds. Den så-utbredning av fritt utrymme hänvisar till utbredningen av radiovågor runt antennen, vilket är det idealiska utbredningsförhållandet. När vågorna utbreder sig i det fria utrymmet, absorberas deras energi varken av hindret eller reflekteras eller sprids.
Kommunikationsavståndet är relaterat till sändningseffekten, mottagningskänsligheten och arbetsfrekvensen.
Lfs(dB)=32.44 plus 20lgd(km) plus 20lgf(MHz)
I formeln är Lfs överföringsförlusten, d är överföringsavståndet och enheten för frekvens beräknas MHz. Det kan ses från ovanstående ekvation att vågutbredningsförlusten (även känd som dämpning) i fritt utrymme endast är relaterad till arbetsfrekvensen f och utbredningsavståndet d, och när f eller d fördubblas kommer Lfs att öka med 6 dB , respektive.
Följande formel illustrerar förlusten av radioutbredning i ledigt utrymme
Los=32.44 plus 20 lg d(Km) plus 20 lg f(MHz)
Los is the propagation loss the unit is dB
d is the distance, the unit is Km
f is the operating frequency, the unit is MHz
Följande exempel illustrerar en driftsfrekvens på 433,92 MHz, sändningseffekten på plus 10 dBm (10mW), mottagningskänsligheten på -105 dBm systemet i det fria utrymmets utbredningsavstånd:
1. Sändningseffekten är plus 10 dBm och mottagningskänsligheten är -105 dBm
Los = 115dB
2. av Los, f
Calculated d = 30 km
Detta är det ideala överföringsavståndet, den faktiska applikationen kommer att vara lägre än värdet, detta beror på att den trådlösa kommunikationen är föremål för en mängd olika externa faktorer, såsom atmosfären, hinder, flervägs som orsakas av förlusten, förlusten av referensvärdet i formeln ovan kan du beräkna det ungefärliga kommunikationsavståndet.
Om man antar att atmosfären, ocklusion och andra förluster orsakade av 25dB kan beräknas från kommunikationsavståndet:
D=1,7 km
Conclusion: The transmission loss is reduced by one for every 6 dB increase, wireless transmission loss twice
wireless transmission loss every 6 dB increase, transmission distance reduce twice
