Översikt
Fängelseområdet har en total yta på 92,000 kvadratmeter, med en längd på 460 meter från öst till väst och en bredd på 200 meter från norr till söder. Det finns en kulle utanför det östra staketet. Det finns GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G basstationer på toppen av kullen, och basstationen är en rak linje från staketet. Avståndet är cirka 500 meter, och andra basstationer är relativt långt borta från fängelset, och signalen är svag. Täckta kommunikationssignaler är GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
övergripande design
1. fängelsesignal jammer skärmning täckning metod
1) Högeffekts vattentät IP-fjärrkontroll 5g Mobiltelefonsändare AAT-HPJ8-5G enkelbandsvärd används med motsvarande riktningsantenn, och den rundstrålande antennen används huvudsakligen för täckning av stort område;
2) Använd lågeffekts flerfrekvenseffektjusterbar mobilsignalstörningsutrustning AAT-JPA-8H-10W för att komplettera och förstärka några av de defekta skärmningsläckagepunkterna inom ovannämnda högeffektsskärmning .
2. Antennvalsprincip
1) För att minska påverkan på den oskärmade interiören, särskilt i fängelsets kantområde, används vanligtvis en riktningsantenn;
2) I andra områden av fängelset används generellt rundstrålande antenner för att utöka avskärmningsområdet;
3) Enligt olika skärmningsområde, vinkel, höjd, längd och bredd, etc., höjden på antennuppställning och andra faktorer, välj rimligt det vertikala och horisontella strålningsmönstret och tekniska parametrar som antennens förstärkning och lutning.
3. Val av antennuppställningsposition
1) Anse att strålningsriktningen för den skärmade antennen i det effektiva området är så konsistent som möjligt med basstationens strålningsriktning;
2) Utnyttja hindret av terrängen och byggnaderna på plats till fullo för att korrekt välja antennens mönsterparametrar och minska störningarna för omvärlden.
4. telefon signal jammer Uteffekt felsökning
Justera skärmningseffekten rimligt efter den faktiska signalstyrkan och kvaliteten på scenen för att säkerställa skärmningseffekten och försök att balansera den så mycket som möjligt utifrån en viss redundans.
5. Konfiguration av utgångsfrekvensband och spektrum
Beroende på det faktiska frekvensbandet och frekvenspunkten på platsen används en kombination av smalband och bredband. Huvudpunkterna är starka signaler från närmaste basstation, som är skärmade av smalbandets amplitud. Amplitud mask med stor bandbredd.
6. Prison jammer flexibel kombination av systemmoduler
1) Värdens insida är sammansatt av olika moduler: moduler med olika frekvensband kan väljas flexibelt i en modell av samma modell;
2) Värden och antennen är anslutna med en 50 ohm kabel, antennen kan sättas upp i bästa läge och den är fri från begränsningarna för värdens position;
3) En värd kan använda effektdelaren för multi-antenndistribution enligt faktiska behov, vilket sparar värdens kraft och utökar skärmningsområdet;
4) En antenn kan också använda en kombinerare för att kombinera olika utsignaler från flera värdar på en antenn för strålning, vilket minskar antalet antenner och sparar kostnader.
Schematiskt diagram över installation av högeffektssändarutrustning

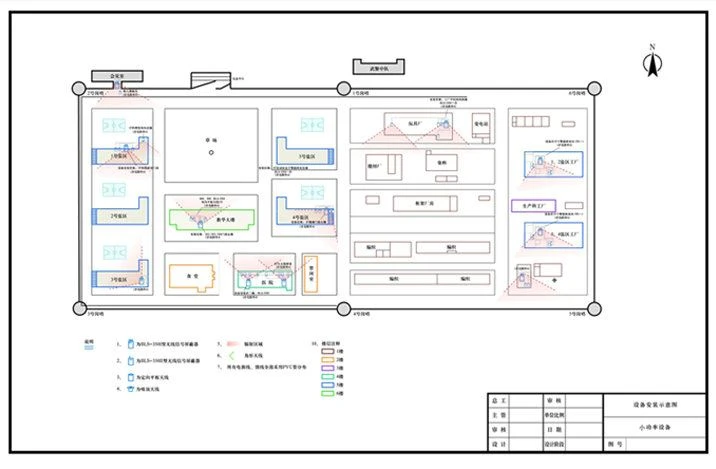

Schematiskt diagram över installation av mindre kraftsändarutrustning
