5KM Drone Defender System

Produktintroduktion

Drone defender system : Omfattar huvudsakligen fordonsmodifiering, displaykontrollsystem, UAV DRONE passivt tidig varning och upptäcktssystem, UAV DRONE aktivt radardetekteringssystem, riktnings precisionsstörningssystem, omnidirectional aktivt försvarssystem, fotoelektriskt detekterings- och spårningssystem, UAV DRONEporterbar störningsutrustning, Det fordonsmonterade strömförsörjningssystemet består specifikt av ett fordon, en rekognosceringsantennmatris, en spaningsledare, en displaykontrollterminal, en störningsantenn, fotoelektrisk spårningsutrustning, GPS, en störningspanna/lutning, kommunikationsutrustning, kraftdistributionssystem och stödkablar. Den tidiga varningssträckan är ≧5 kilometer, störningsavståndet ≧1,5 kilometer och övervakningsområdet för tidig varning är 360°. Systemet har en aktiv försvarsfunktion. Genom att sända elektromagnetiska undertryckande signaler bildas en undertryckande försvarszon i kärnområdet för att automatiskt förhindra att drönare kommer in i försvarszonen för att uppnå syftet med aktivt försvar.

Huvudfunktionerna i det fordonsmonterade UAV DRONE-motåtgärdssystemet inkluderar radarsökning och detektering, fotoelektrisk spårning och igenkänning, motåtgärder, integrerad kommunikation etc.: Radarsökning och detektering: Ka-band, horisontell 360 grader / höjdvinkel ± 90 grader, för 0 ~ 10 kilometer Aktiv upptäckt och skanning av låga, små och långsamma mål; Fotoelektrisk spårningsigenkänning: använda aktiva radardetekteringssignaler för att implementera optisk spårning av målet och använda laseravbildning för att identifiera målet manuellt eller systematiskt. Motåtgärder: användning av fast utrustning (eller bärbar enskild militär utrustning) Interferens och avlyssning av mål med potentiella säkerhetsrisker eller hot. Kommandocentral: För identifiering, upptäckt, fotoelektrisk identifiering och motåtgärder, anpassade och utförda effektiva länkningsplaner baserat på kundens behov; Modulär design: egen R&D-kapacitet, Genom integrering av detekteringsradar, fotoelektrisk spårning, motåtgärdsutrustning etc., kan en mängd olika implementeringsmetoder som datorrum, tak- eller tornfixering och fordonsmonterad kommandocentral realiseras för att möta behoven hos olika kunder.

Produktfunktion

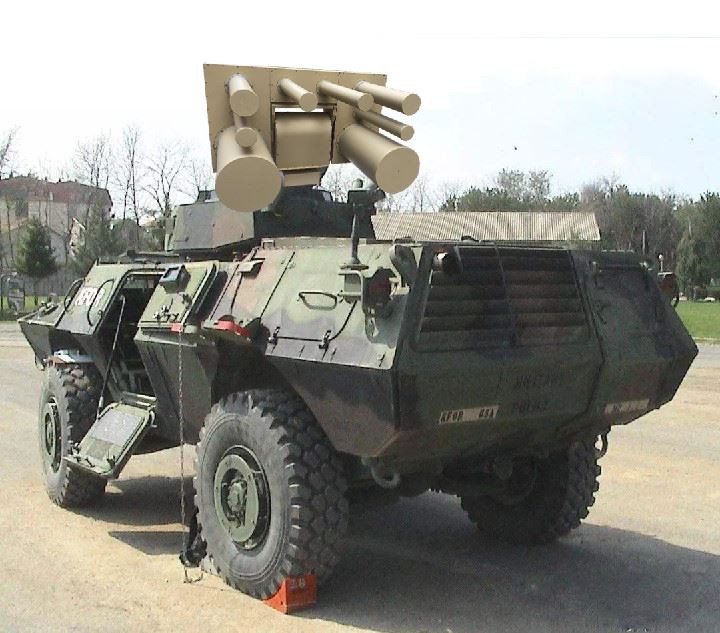

1. Fordonsmonterat PTZ/Fast UAV DRONE-motåtgärdssystem omfattar huvudsakligen fordonsmodifiering, displayprogramvarans styrsystem (eller trådbunden styrning), riktningsprecisionsstörningssystem, allsidigt aktivt försvarssystem, UAV DRONE bärbar störningsenhet och fordonets kraftsystem Interference-antenn (tillval radardetektering, fotoelektrisk spårningsutrustning), GPS, störningS-PTZ, kommunikationsutrustning, kraftdistributionssystem och stödkablar.

2. Täck 360° i alla riktningar, och täckningsradien för en enda enhet kan nå mer än 5 kilometer

3. Systemet har en aktiv försvarsfunktion. Genom att sända elektromagnetiska undertryckande signaler bildas en undertryckande försvarszon i kärnområdet, vilket automatiskt hindrar UAV från att komma in i försvarszonen för att uppnå syftet med aktivt försvar.

3. Frekvensen kan anpassas,

4. När utrustningen är obevakad kan den fungera automatiskt, med allsidiga skyddsfunktioner under hela dagen

5. Systemet ska ha egenskaperna enkel installation, enkel drift och automatisering.

6. Störningssignal GPS, GLONASS, Beidou navigationssignal och 2.4G, 5.8G, 5.2G, 433MHz, 915mhz, bildöverföringssignal, frekvenshoppningssignal, fjärrkontrollsignal.

7. Drönarsignalens produktfunktion: stäng av all kommunikation mellan drönaren och styrenheten

8. IP-fjärrkontroll, med effektlarm, stående våglarm, temperaturlarmfunktion

9. Programvarufjärrkontroll, genom kontinuerlig stegkontrollinteraktion, pekar den roterande antennen exakt mot luftmålet.

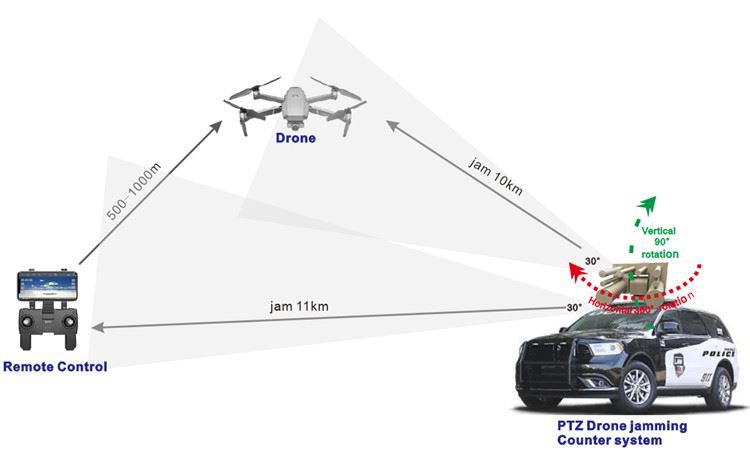

10. Den kan kopplas till detektionsutrustning som radar. När målet har hittats styr den automatiskt skivspelaren och aktiverar den riktade elektroniska störningen. Obevakat arbete 7*24 timmar.

11. Hela maskinen antar sex-serie aluminiumlegeringsmaterial, och värmeavledningseffekten är högre än för vanlig aluminiumlegering. Helt förseglad och integrerad design, utrustningen är antivibration, IP66 vattentät, dammsäker och saltspraysäker

12. Den oberoende knappbrytaren slår på/av störningssignalemissionen för varje frekvensband manuellt, indikatorn visar status och indikatorns ljusstyrka är justerbar. Programvaran slår på/av störningssignalemissionen för varje frekvensband och visar samtidigt indikatorlampans på/av-status och ljusstyrka.

13. Programvarufjärrkontroll, genom kontinuerlig stegkontrollinteraktion, pekar den roterande antennen exakt mot luftmålet.

14. Hela maskinen antar sex-serie aluminiumlegeringsmaterial, och värmeavledningseffekten är högre än för vanlig aluminiumlegering. Helt förseglad och integrerad design, utrustningen är antivibration, IP66 vattentät, dammsäker och saltspraysäker

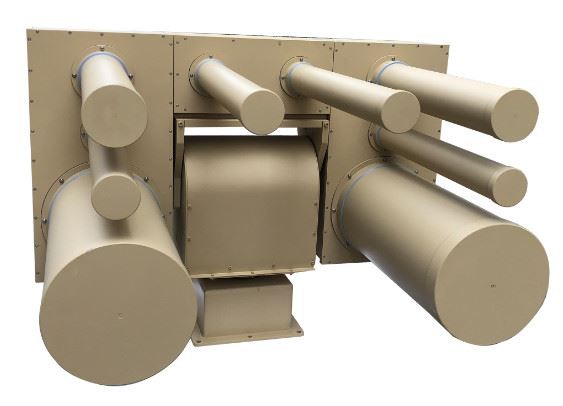

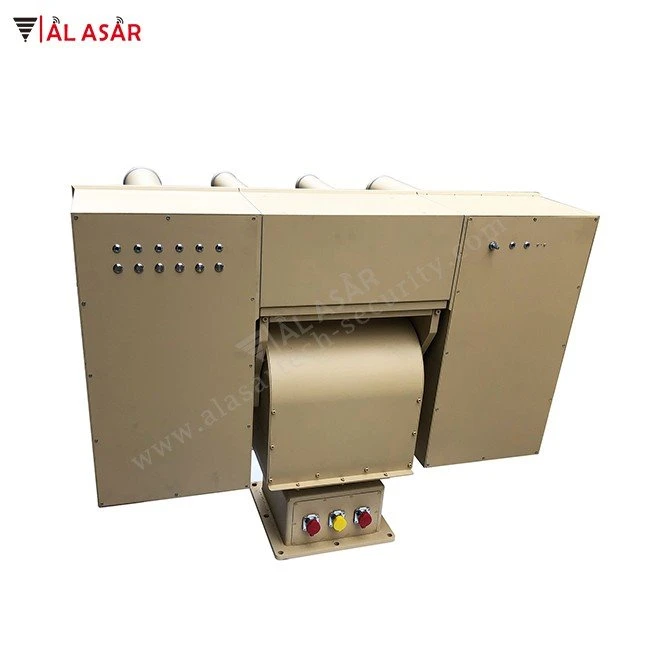

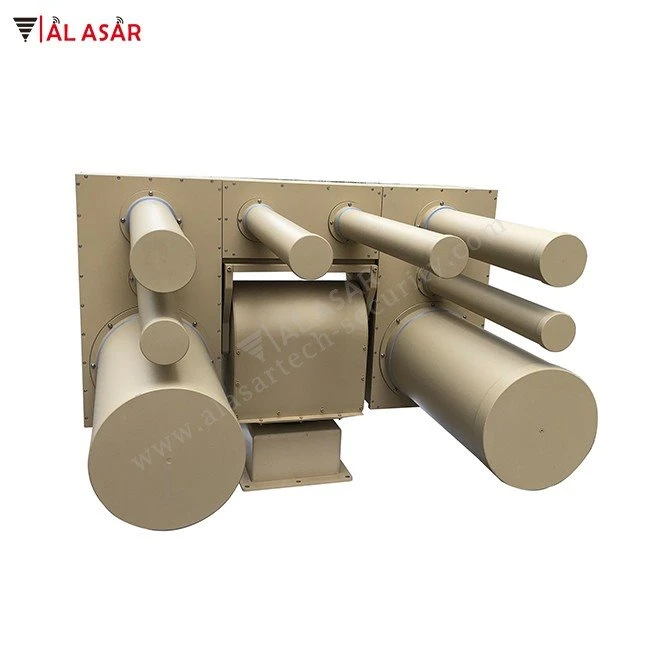

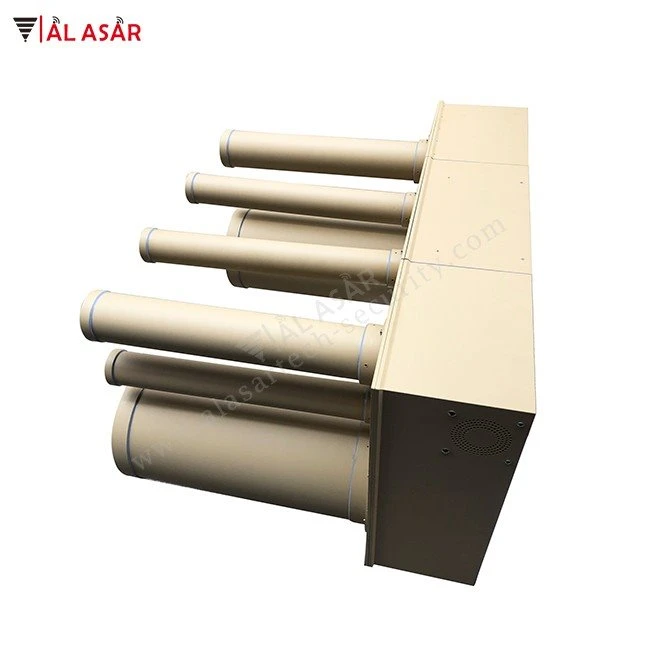

Produkt Specificaiton

Störningsfrekvensområde och effekt (normal frekvenssvepning eller avancerad frekvenshoppning kan väljas):

Kontrollsignalstil: FHSS (Frequency Hopping)/DSSS (Direct Sequence Spread Spectrum)

Kontrollfrekvens: 433 MHz/915 MHz/ 2,4 GHz/5,2 G/5,8 GHz/1,5 GHz

Balkbredd: horisontell 30°, vertikal 30°

Arbetsområde : ≧5km

Strömförsörjning: AC100-240V/50Hz DC 60V

Strömförbrukning: 3000W (max)

Arbetstid: kontinuerlig

Dimension: 90 *68*70CM

Nettovikt: 125kg

Skyddsnivå: IP67 vattentät, vibrationsdämpande, dammsäker och saltskyddad spray

System: Stöd för trådstyrning eller programvarukontroll

Valfritt: radar, fotoelektrisk

Luftfuktighet: 5% - 95%

Driftstemperatur: -20ºC - +55ºC

Tillämpning
Förhindra att fjärrstyrda improviserade sprängladdningar aktiveras och stoppa terroristattacker.
Skydda experter på hantering av sprängämnen;

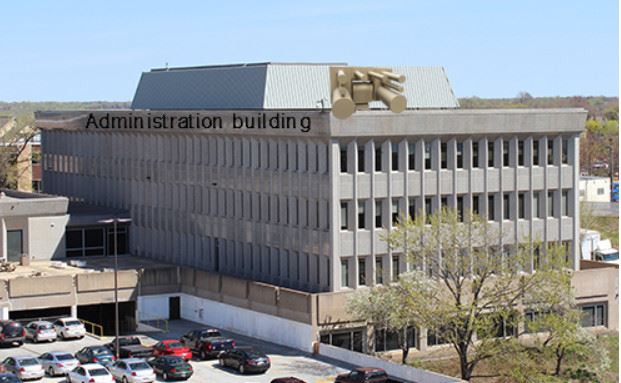

Skydda viktiga platser som buss-/tågstationer, torg, skolor, masssammankomster, arenor osv. administrationsbyggnad, specialpolisfordon, ect.
Riskreducerande och avlägsnande av explosiva ämnen på angivna platser.
Polisen används för VVIP-konvoj, ECM, antidrog, upploppskontroll etc.
Militär som används för gränskontroll, ECM m.m.
